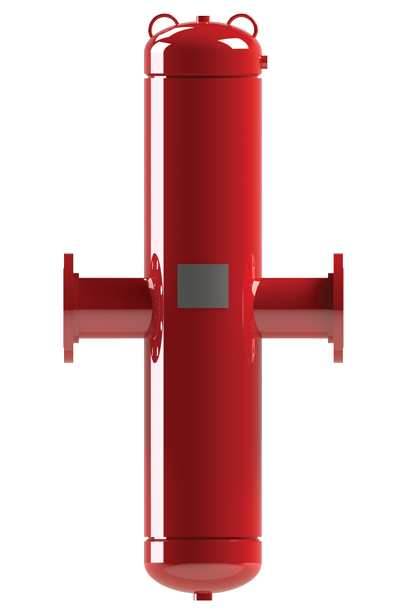

Série EWVAN-HV
Séparateurs d’air et saletés coalescents à haute vélocité
Interne non-remplaçable
Conception conforme ASME, section VIII
Média non-remplaçable
Équipé de l’évent automatique Calvent (#CV050)
Fourni avec une valve de drainage
Documents &
spécification
Spécifications techniques
Spécifications techniques
- Média coalescent : acier inoxydable
- Coquille : acier carbonisé
- Évent automatique : laiton
- Fini extérieur en apprêt peint
- Température maximale de conception : 121°C (250°F)
- Pression maximale de conception : 125 PSI
- Pressions de 150, 200 et 250 PSI également disponibles
Modèles
| Modèle | Connexion (po/mm) | Débit Max. (GPM/LPM) | Diamètre (po/mm) |
|---|---|---|---|
| EWVAN-2HV | 2/51 | 105/397 | 1.5/114 |
| EWVAN-2HV-NPT | 2/51 | 105/397 | 4.5/114 |
| EWVAN-2.5HV | 2.5/64 | 155/587 | 5.5/140 |
| EWVAN-2.5HV-NPT | 2.5/64 | 155/587 | 5.5/140 |
| EWVAN-3HV | 3/76 | 225/852 | 6.5/165 |
| EWVAN-3HV-NPT | 3/76 | 225/852 | 6.5/165 |
| EWVAN-4HV | 4/102 | 405/1533 | 8.5/216 |
| EWVAN-5HV | 5/127 | 630/2385 | 10/254 |
| EWVAN-6HV | 6/152 | 910/3445 | 12/305 |
| EWVAN-8HV | 8/203 | 1610/6094 | 16/406 |
| EWVAN-10HV | 10/251 | 2450/9274 | 20/508 |
| EWVAN-12HV | 12/305 | 3500/13249 | 24/610 |
