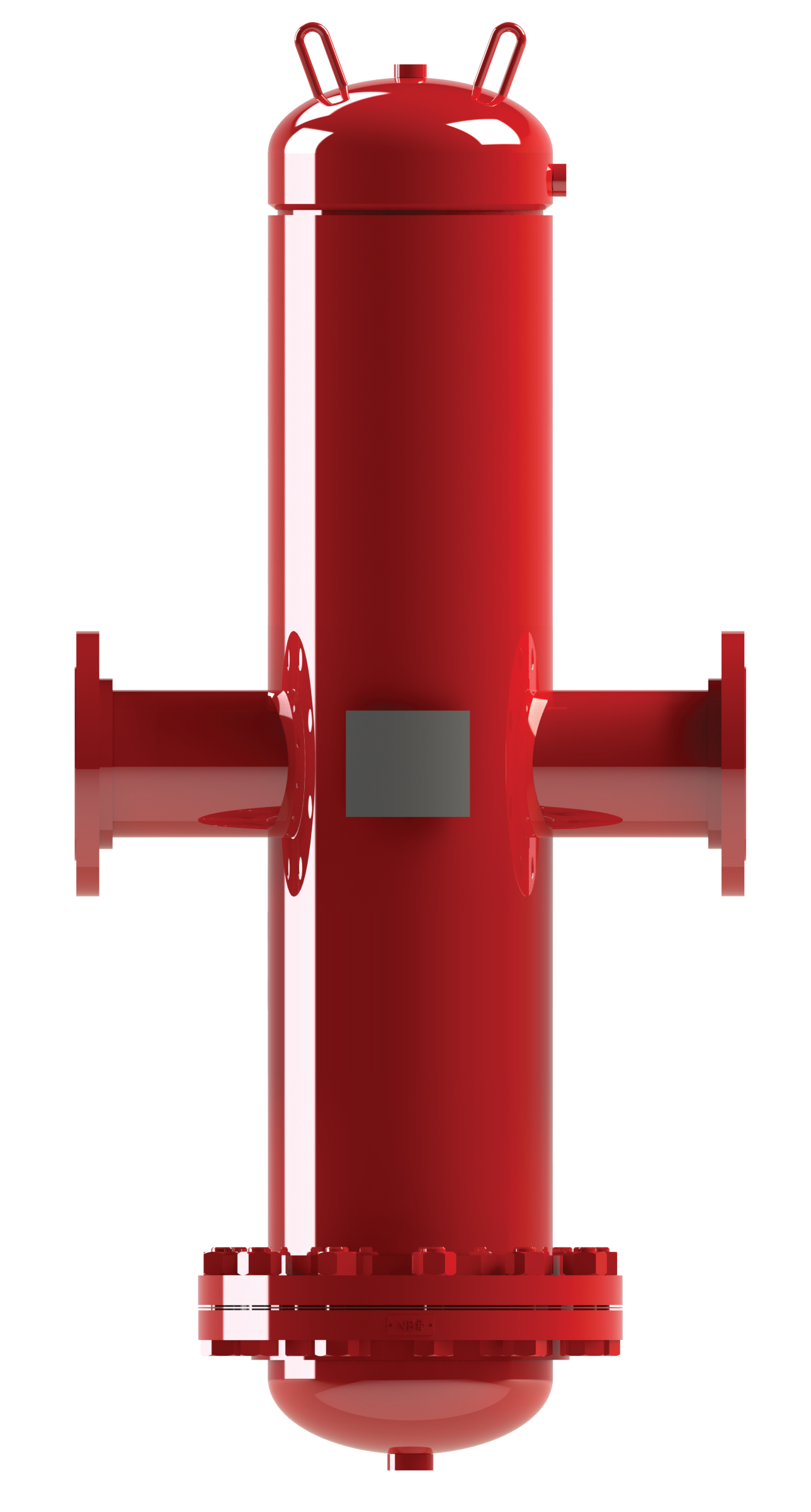

Série EWVA-HV
Les séparateurs d’air et de saletés de la Série EWVA-HV (Haute Vélocité) d’Expanflex sont conçus pour éliminer l’air entrainé et séparer les débris associés au démarrage et la maintenance de tout système hydronique. Ils sont faits d’une valve écumière, utilisée pour éliminer les débris flottants, et d’une vanne d’aération afin d’automatiquement relâcher l’air du séparateur.
La conception et construction est conforme à la section VIII, Div. 1 de l’ASME.
Documents &
spécification
Spécification / fiche technique
Schéma d’installation
Télécharger les fichiers CAD (.dwg)
Caractéristiques Série EWVA-HV
| Modèle | Connexion (po) | Débit GPM/LPM |
|---|---|---|
| EWVA-2-HV | 2 | 105/397 |
| EWVA-2.5-HV | 2.5 | 155/587 |
| EWVA-3-HV | 3 | 225/852 |
| EWVA-4-HV | 4 | 405/1533 |
| EWVA-5-HV | 5 | 630/2385 |
| EWVA-6-HV | 6 | 910/3445 |
| EWVA-8-HV | 8 | 1610/6095 |
| EWVA-10-HV | 10 | 2450/9274 |
| EWVA-12-HV | 12 | 3500/13249 |
| EWVA-14-HV | 14 | 4800/18170 |
| EWVA-16-HV | 16 | 6250/23659 |
