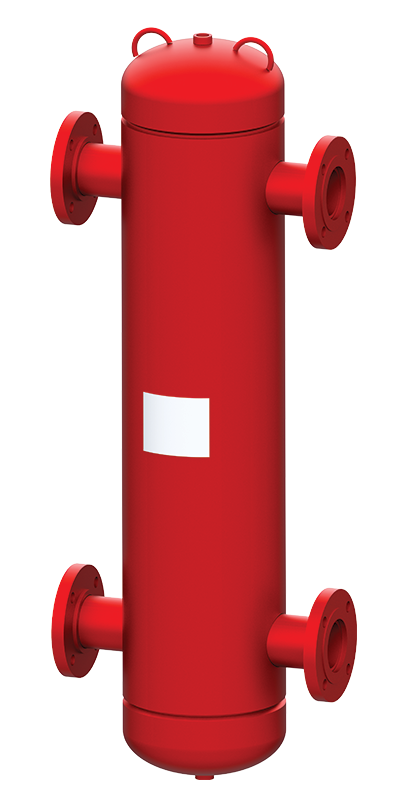

Calbalance ASME avec bride
Les séparateurs hydrauliques Calbalance avec bride sont utilisés dans les systèmes de chauffage et climatisation dont les boucles primaires et secondaires sont associées. Calbalance avec bride est conçu pour maintenir les deux boucles hydroniques complètement indépendantes l’une de l’autre. Ce modèle est construit selon le code ASME, section VIII.
Documents &
spécification
Spécifications techniques
Documentation
Télécharger les fichiers CAD (.dwg)
Spécifications techniques
• Équipé d’un évent automatique Calvent (#CV050)
• Sépare l’air à l’aide de déviateurs (baffles)
• Bâti en acier carbonisé
• Fluides adaptés : eau et solution de glycol à 50%
• Modèles à connexion de 6 po ou plus fournis sur pied
AVANTAGES
• Simple à installer
• Facile d’entretien
• Réduit la consommation d’énergie comme les pompes se limitent aux zones requises
Caractéristiques Calbalance ASME avec bride
Specifications
| Pression maximale d’opération | 10 bar/150 PSI |
| Température d’opération | 0-32°C/32-270°F |
| Modèle | Connexion | Débit (GPM) | Débit (m³/h) |
|---|---|---|---|
| CB200A | 2 | 34 | 7.7 |
| CB250A | 2 1/2 | 90 | 20.4 |
| CB300A | 3 | 130 | 29 |
| CB400A | 4 | 255 | 58 |
| CB500A | 5 | 398 | 90 |
| CB600A | 6 | 570 | 129 |
| CB800A | 8 | 945 | 214 |
| CB1000A | 10 | 1440 | 326 |
| CB1200A | 12 | 2100 | 476 |
| CB1400A | 14 | 2550 | 578 |
| CB1600A | 16 | 3330 | 748 |
